Термоформирующая машина
HYX 7185-4
Электронная почта: [email protected]
Связаться с нами
Спецификация
Основные особенности:
Принять управление PLC, вся система полностью автоматическая, параметры цифровые
отображение, легкая работа
Эта машина может производить пластиковые лотки с листами в соответствии с датой ниже x
Возможность использовать различные виды пластмассовых листов
Гидравлическая структура с 4 стойкой, более стабильная, низкая шума
Импортный нагревательный провода Керамический нагреватель, точный контроль температуры, длительный срок службы
Мы предоставляем индивидуальную услугу для вас, машина может быть спроектирована и
производится как ваша потребность.
Передовая система транспортировки сервопривода, длина растяжения
Технические параметры:
| Hyx-7185-4 | Hyx-520 | ||
| 1 | Подходящий материал | PP, PS, PET, PVC, PLA и т. Д. | |
| 2 | Материал ширина | 450-740 мм | |
| 3 | Толщина материала | 0,15-2 мм | |
| 4 | Максимум Формирующая область | 710 × 850 мм | 710 × 520 мм |
| 5 | Мин Формирующая область | 420 × 300 мм | |
| 6 | Максимум Зона разрезания | 690 × 830 мм | 690 × 500 мм |
| 7 | Формирование и обрезка станции | 0-160 мм | 0-130 мм |
| 8 | Положительная глубина формирования | 120 мм | |
| 9 | Отрицательная глубина формирования | 110 мм | |
| 10 | Макс -механизм укладки | ≤500 мм | |
| 11 | Максимальная сила формования Станция | 80t (для использования с системой отопления матрицы)
| 60t (для использования с системой отопления матрицы) |
| 12 | Максимум режущей прессы | 38 тонн | 35 тонн |
| 13 | Номинальная мощность нагревательной печи | Верхняя печь 65 кВт, нижняя печь 65 кВт | Верхняя печь 45 кВт, нижняя печь 45 кВт |
| 14 | Метод отопления | Верхний и нижний нагрев 3 секций | |
| 15 | Фактическое потребление энергии | Около 40 ~ 60 кВт/ч около 30 ~ 50 кВт/ч | |
| 16 | Источник питания | AC 380V/50 Гц (3 N PE) | |
| 17 | Максимум Скорость производства | 20-30 циклов/минута | |
| 18 | Максимум Диаметр рулона/вес | Φ800 мм/500 кг | Φ700 мм/300 кг |
| 19 | Вес машины | 12 000 кг | 9 000 кг |
| 20 | Измерение (l*w*h) | 11 м × 2,3 м × 2,5 м | 9M × 2,3 м × 2,5 м |
| Метод охлаждения | Плесень охлаждается циркулирующей водой | ||
| Воздушный запрос | Поставка воздуха ≥3,5 м3/мин, давление воздуха 0,6 ~ 0,8 МПа. | ||
| Основной список конфигурации | |||
| Нет. | Основной электронный компонент | Бренды | |
| 1 | Система управления | Тайвань Дельта | |
| 2 | Модуль ПЛК | Тайвань Дельта | |
| 3 | Сенсорный экран | Delta 12 -дюймовый HD сенсорный экран | Delta 10 -дюймовый HD сенсорный экран |
| 4 | Система контроля температуры | Дельта (интеллектуальный контроль температуры) | |
| 5 | Промежуточная эстафета | Шнайдер | |
| 6 | Контактор AC | Шнайдер | |
| 7 | Воздушный переключатель | Delixi | |
| 8 | Формирующая станция сервис -мотор | Дельта (Верхний: 5,5 кВт, нижний: 5,5 кВт) | Дельта (Верхний: 3 кВт, нижний: 3 кВт) |
| 9 | Служевой мотор | Дельта (Верхний: 7,5 кВт, нижний: 5,5 кВт) | Дельта (Верхний: 4,5 кВт, нижний: 3 кВт) |
| 10 | Сервоприводный мотор | Дельта (Верхний: 7,5 кВт, нижний: 7,5 кВт) | Дельта (Верхний: 4,5 кВт, нижняя часть: 4,5 кВт) |
| 11 | Лист доставка сервопривода | Дельта 5,5 кВт | Дельта 3 кВт |
| 12 | Упаковка сервопривода | Delta 2 кВт с тормозом | |
| 13 | Управляющий шкаф | Шанхай Тонг К. | |
| 14 | Фотоэлектрический переключатель | Корея Фотек | |
| 15 | Занавес света безопасности | Шанхай Пу Банг | |
| 16 | Переключение источника питания | Тайвань Дельта | |
| 17 | Нагрев Брикер | Совместное предприятие импортированная нагревательная проволока с теплоизоляционным хлопком внутри, керамический радиатор с дальним инфракрасным радиатором 600 Вт. | |
| 18 | Вакуумный насос | Elmo Rietschle V-VC100 | |
| 19 | Положительный клапан | Япония SMC Ultra-Speed Speed Recsion Clave с большим потоком диаметром 1,5 дюйма. | |
| 20 | Система охлаждения | Япония Daikin Compressor 6p | |
| 21 | Несущий | Япония НСК | |
| 22 | Линейные гиды | Тайвань Хивин | |
| 23 | Гидравлический бустерный клапан | Япония КБД | |
| 24 | Воздушный цилиндр | Тайвань Airtac | |
| 25 | Электромагнитный клапан | Япония CKD/SMC Тайвань Миндман/Шако | |
| 26 | Вакуумная стоимость | Тайвань Миндман | |
| 27 | Цепная трек | Алюминиевый сплав авиационного класса | |
| 28 | F.R.L | Япония CKD или SMC | |
| 29 | Система кормления | Устройство автоматического механического кормления с двойным баром, чтобы уменьшить интенсивность труда работников, 500 кг. | |
| 30 | Корпус листового металла | Краска | |
| 31 | Цепь двойного ряда | Тайвань Кмк (Затопленная обработка уменьшает возникновение пластикового порошка.) | |
II Техническое описание устройства
A. Формирующее оборудование состоит из основной структурной рамки, системы формирования положительного и отрицательного давления, системы управления температурой, вакуумной системы,
Система отопления, система управления воздухом, электрическая и система управления ПЛК, система переноса, укладку разложения продукта и автоматическая система повторного использования и
Другие структурные компоненты.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
Техническое обслуживание и другой процесс, чтобы обеспечить подвижное устройство, передаваемое и преобразование движений и силы, обладает достаточной прочностью и жесткостью. Все металлические поверхности обрабатывают анти-рострной обработкой, а нижний слой распыляется анти-рострной краской; Общие и стандартные детали используются в конструкции, чтобы облегчить более позднее обслуживание и замену всех частей.
Ⅲ. Системы управления электрическим и ПЛК/защитные системы

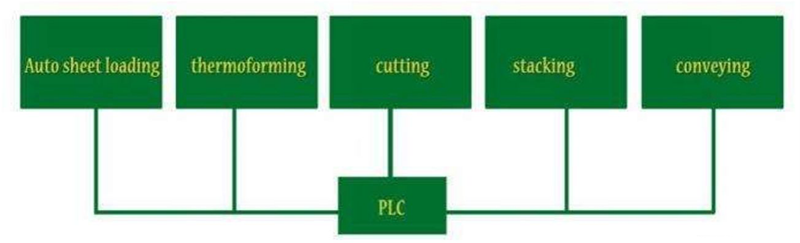

Система электрического управления контролируется модулем, интегрированным ПЛК. Промышленный сенсорный дисплей используется в качестве HMI (интерфейс человека машины) и
Китайский интерфейс используется. У машины есть кнопки для работы, а также настройка и модификация всех параметров процесса, что делает оборудование простым в эксплуатации и обслуживании.
Рабочий метод всей машины разделен на ручную/автоматическую, все функции настройки работают на сенсорном дисплее; После того, как оператор разместил материалы, нажмите на автоматическое запускаемое оборудование, чтобы завершить весь процесс формования до тех пор, пока не будут завершены обработка и производство материала в силосе; Руководство в основном используется для изменения плесени или контроля образца.
Система оснащена несколькими мерами защиты, и каждое действие, которое может столкнуться друг с другом, обеспечивается взаимосвязанной и закрытой защитой контроля.
Защитная уплотнятельная конструкция дверей безопасности, использование ручного открытия пряжки, ручной блокировки, решетки безопасности, установленная в защитной двери для улучшения коэффициента безопасности оборудования и обеспечения безопасности персонала и собственности.
Распределительный шкаф содержит защитные цепи, в том числе перегрузка, перенапряжение, невыполнение, короткое замыкание и защиту от перегрузки. Нагревательный элемент защищен предохранителем. Для проблем безопасности, которые могут нанести вред системе или заготовке, существуют предупреждающие знаки или замечания. 10% пространство зарезервировано в ящике управления для будущих изменений. Электрический шкаф оснащен фильтром и защитным вентилятором охлаждения.
Все не прибавленные кабели и провода за пределами коробки питания скрыты в кабельном слоте для легкого открытия и ремонта. Если это невозможно, используйте шланг, чтобы исправить его.

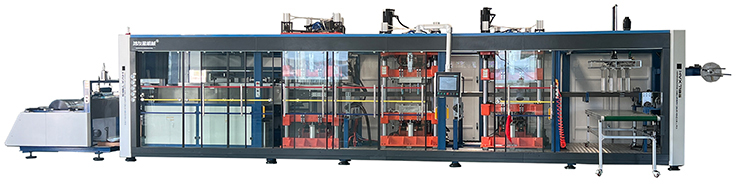

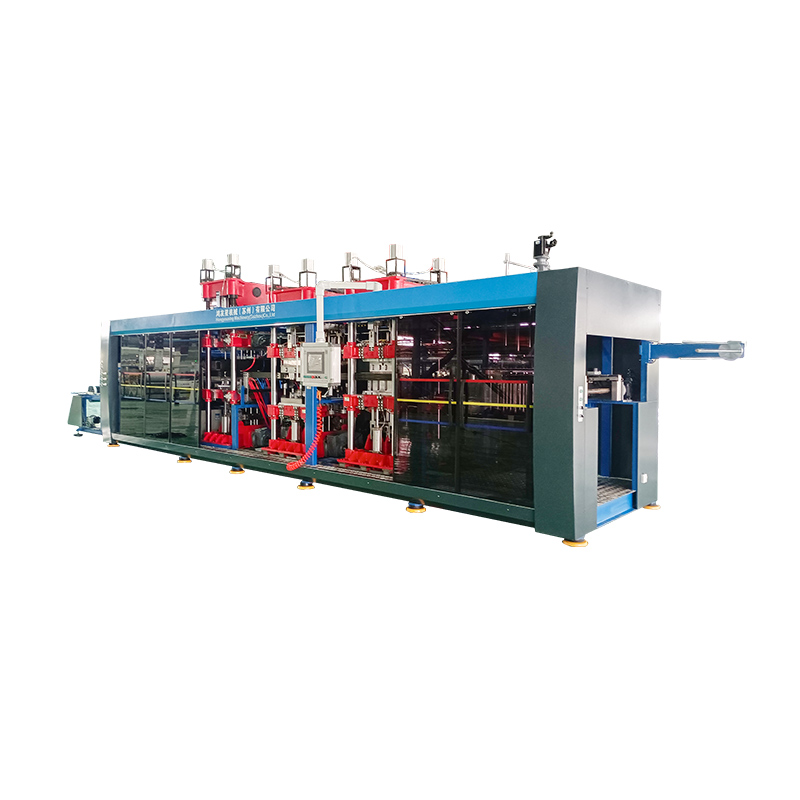

HYX-7185 Полностью автоматическое положительное и отрицательное давление с четырьмя станциями термоформованная машина это продукт, тщательно построенный путем сочетания передовых технологий и многолетнего производственного опыта. Эта машина подходит для PP, PS, PET, PVC, PLA и других материалов, и может легко удовлетворить потребности в формировании различных отраслей.
Основная особенность:
Широкая адаптивность материала: машина может обрабатывать различные материалы с шириной 450-750 мм и толщиной 0,15-2,5 мм, отвечая требованиям материала в различных сценариях производства.
Большая площадь литья: максимальная зона литья достигает 710
Высокая разрезание: максимальная площадь разрезания составляет 690 x 830 мм, а максимальная сила резки 80t (используется с системой нагрева плесени), обеспечивает гладкие края продукта и высокую точность.
Технология формирования положительного и отрицательного давления: машина принимает технологию положительного и отрицательного давления, с глубиной формирования положительного давления 140 мм и глубиной от отрицательного давления 150 мм, что может удовлетворить потребности в формованности сложных продуктов.
Эффективный механизм укладки: ход механизма укладки может достигать ≤500 мм, что облегчает укладку и обработку продуктов и повышает эффективность производства.
Энергетическая экономия и защита окружающей среды: использование верхних и нижних трехэтапных методов нагрева, фактическое потребление энергии составляет всего 40-60 кВт/ч, что значительно снижает производственные затраты.
Высокоскоростная добыча: максимальная скорость производства может достигать 20-30 раз в минуту, значительно повышая эффективность производства.
Конструкция большого размера: общий размер машины составляет 14 м х 2,3 м x 2,5 м, а вес достигает 22T, обеспечивая стабильность и долговечность машины.
Технические параметры:
Оценка мощности: вся машина составляет 160 кВт. Нагревательная печь разделена на верхнюю и нижнюю части, каждая из которых 72 кВт.
Питание: AC380V/50 Гц (3 N PE).
Метод охлаждения: плесень охлаждается циркулирующей водой, чтобы обеспечить стабильность процесса формования и качества продукта.
Требования к давлению воздуха: подача воздуха ≥3,5 м³/мин, давление воздуха 0,6 ~ 0,8 МПа для обеспечения нормальной работы машины.
Области применения:

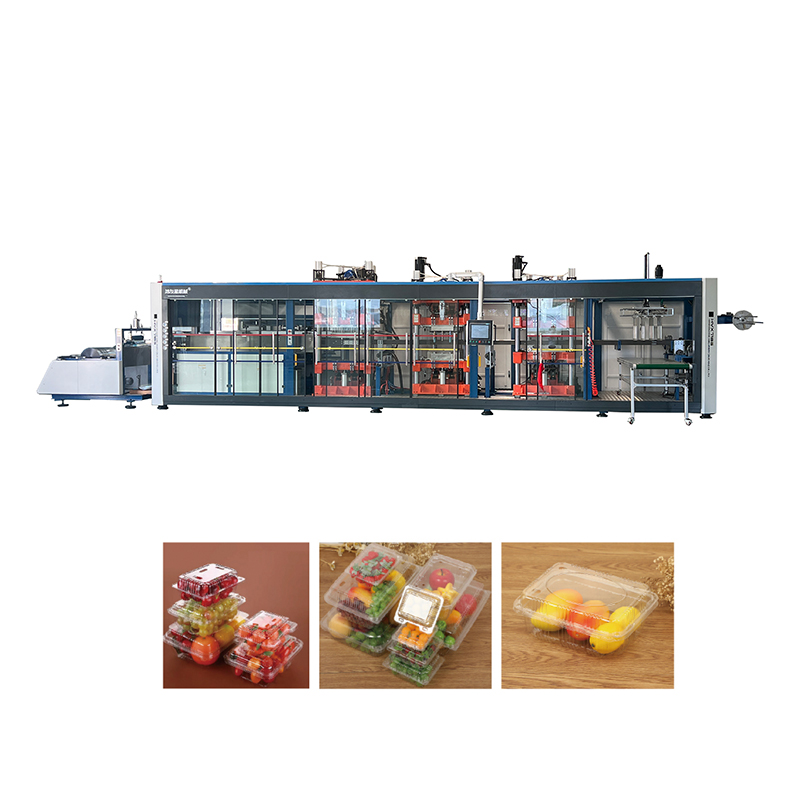

HYX-7185 Полностью автоматическое положительное и отрицательное давление четырехстационарное термоформование широко используется в упаковке пищевых продуктов, медицинском оборудовании, электронных продуктах, автозаборках и других отраслях промышленности. Это важный инструмент для многих компаний для достижения автоматического и эффективного производства.
